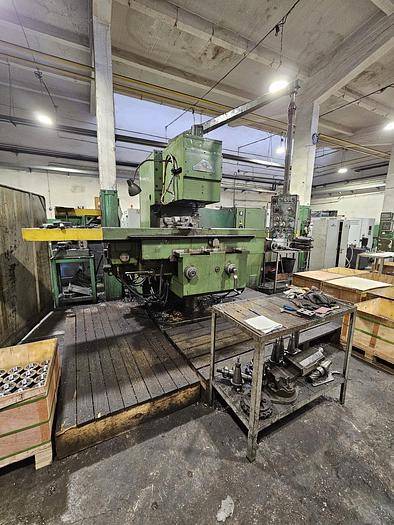

Frezarka FYJ 40

Frezarki są to obrabiarki, w których obrotowy ruch główny wykonuje zamocowane we wrzecionie narzędzie – frez, a ruchy posuwowe najczęściej wykonuje przedmiot obrabiany zamocowany na przesuwnym stole. Przeznaczeniem frezarek jest obróbka płaszczyzn oraz powierzchni kształtowych za pomocą frezów walcowych, walcowo-czołowych, głowic frezowych oraz różnego rodzaju frezów kształtowych.

powierzchnia całkowita stołu: 2000x550 mm, -

powierzchnia robocza stołu: 2000x400 mm,

- przesuw wzdłużny, mechaniczny: 1280 mm,

- przesuw poprzeczny, mechaniczny: 430 mm

, - przesuw wzdłużny, ręczny: 1320 mm,

- przesuw poprzeczny, ręczny: 470 mm,

- minimalna odległość osi wrzeciona od powierzchni stołu: 90 mm, -

maksymalna odległość osi wrzeciona od powierzchni stołu: 610 mm,

- końcówka wrzeciona wg. PN- 59/M- 55081: Nr 50,

- zakres obrotów wrzeciona: 35,5- 1120 obr/min,

- odległość osi wrzeciona od prowadnic pionowych: 550 mm,

- moc silnik napędu głównego: 22 kW,

- całkowita moc zainstalowana silników: 34 kW,

- największa masa przedmiotu obrabianego, zamocowanego na środku stołu: 1000 kg,

- gabaryty bez pulpitu wiszącego (dł. x szer. x wys.): 2760 x 3180 x 2570 mm,

- gabaryty z pulpitem wiszącym (dł. x szer. x wys.): 3290 x 3180 x 2700 mm,

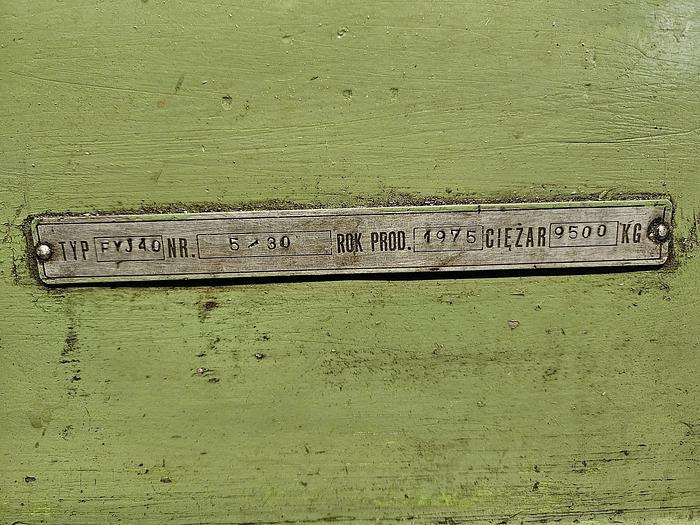

- masa frezarki: 9500 kg.
