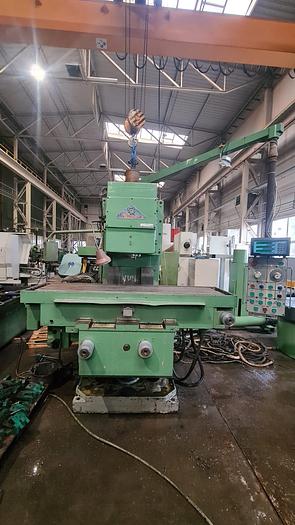

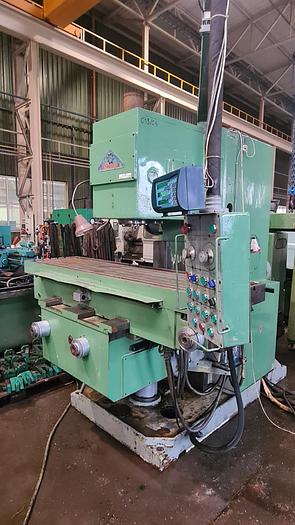

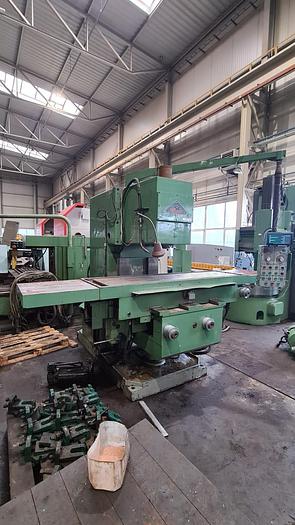

Frezarka pionowa FYJ 40

Frezarki są to obrabiarki, w których obrotowy ruch główny wykonuje zamocowane we wrzecionie narzędzie – frez, a ruchy posuwowe najczęściej wykonuje przedmiot obrabiany zamocowany na przesuwnym stole. Przeznaczeniem frezarek jest obróbka płaszczyzn oraz powierzchni kształtowych za pomocą frezów walcowych, walcowo-czołowych, głowic frezowych oraz różnego rodzaju frezów kształtowych.

- przesuw wzdłużny X : 1280 mm

- przesuw poprzeczny Y : 430 mm

- przesuw pionowy Z : 480 mm

- odległość stołu - czoło wrzeciona : 110-590 mm

- powierzchnia robocza : 400x2000 mm

- powierzchnia całkowita : 550x2000 mm

- maksymalne obciążenie stołu : 1000 kg

- średnica łożyska : 120 mm

- stożek wrzeciona nr. 50 : ISO

- zakres obrotów : 35,5-1120 rpm

- liczba stopni obrotów : 16

- moc silnika : 22 kW

- posuw bezstopniowy, oś XY : 1-1500 mm/min.

- posuw bezstopniowy, oś Z : 1-1125 mm/min.

- posuw zwolniony, oś X,Y : 20 mm/min.

- posuw zwolniony, oś Z : 5 mm/min.

- posuw szybki, oś X,Y : 4500 mm/min.

- posuw szybki, oś Z : 1125 mm/min.

Gabaryty maszyny :

- długość : 3600 mm

- szerokość : 3700 mm

- wysokość : 2720 mm

- waga : 9500 kg
