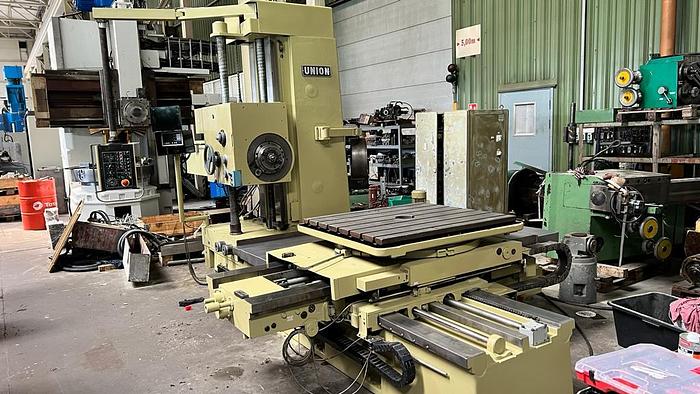

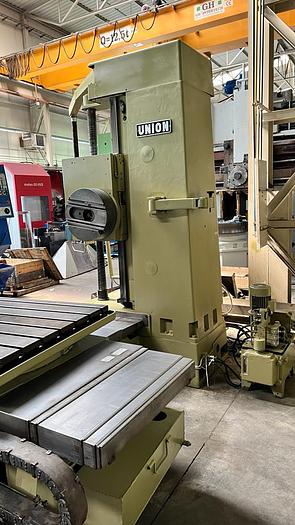

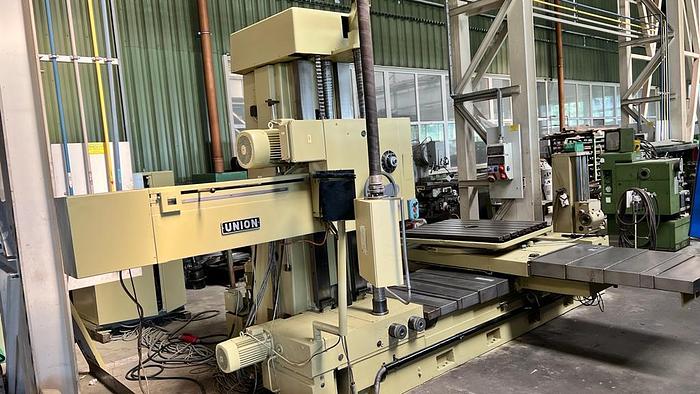

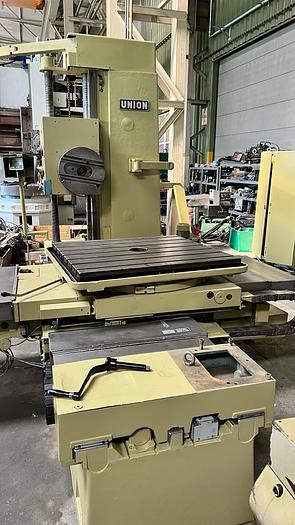

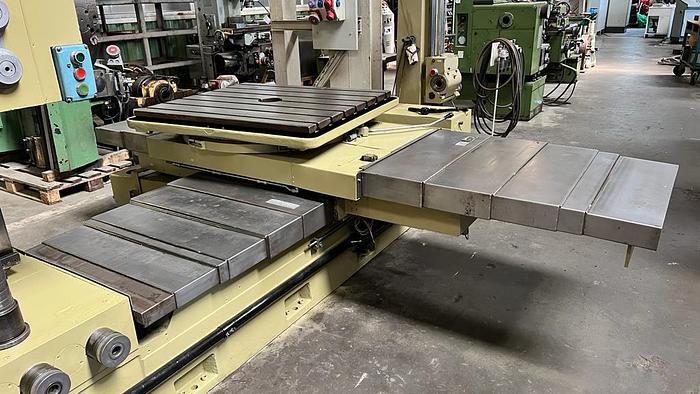

Wytaczarka UNION BFT 90

Wytaczarki, nazywane również wiertarko-frezarkami, należą do najbardziej uniwersalnych obrabiarek. Można na nich: wiercić, wytaczać i gwintować otwory, obtaczać i gwintować powierzchnie walcowe zewnętrzne, toczyć i frezować powierzchnie płaskie i kształtowe itp. Najczęściej wykonywanymi na tych obrabiarkach zabiegami są: wytaczanie otworów oraz frezowanie powierzchni w przedmiotach w postaci kadłubów (korpusów). Do sterowania wytaczarkami stosowany jest system manualny (konwencjonalny) lub CNC.

• Średnica wrzeciona: 90 mm
• Przejazd w osi x: 1000 mm
• Przejazd w osi y:1000 mm
• oś - Z: 1600 mm
• Oś -W: 710 mm

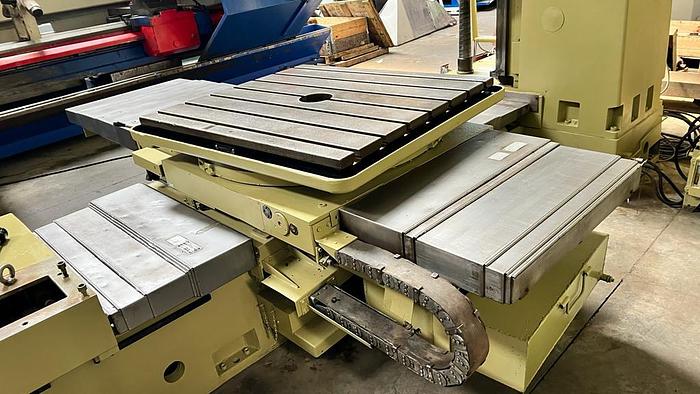

• Powierzchnia stołu: 1000x1120 mm
• Stòł obrotowy: 360 °
• Obciążenie stołu:2,5 t
• Ilość obrotów wrzeciona:
• 8-1600 obr./min
• Posuw:
•  1...2500 mm/min
• Szybki posuw:
•    3150 mm/min
• Stożek wrzeciona:
•    SK 40
• Wymiary hydrauliki:0,65x0,4 m
• Wymiary szafy elektrycznej dł.x szer.x wys.: 1,0x0,9 m
• Wymiary maszyny: L:5,4xB:3,3xH:3,0 m
• Całkowite zapotrzebowanie mocy:ca. 23 kW
• Waga maszyny ok.: 10,3 t
