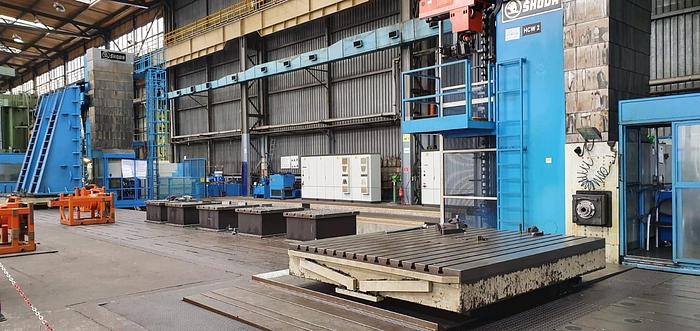

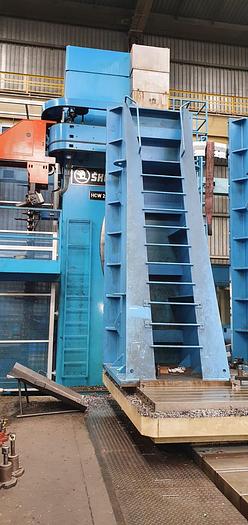

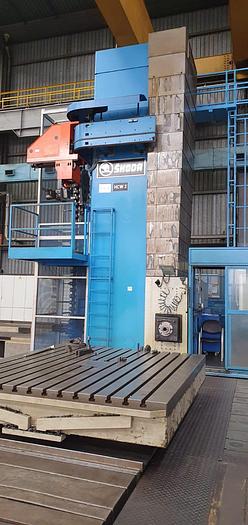

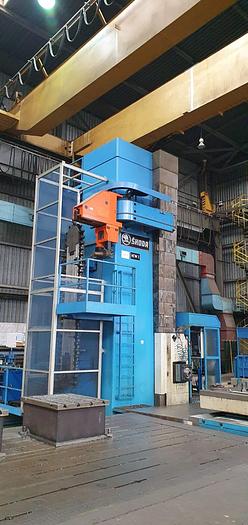

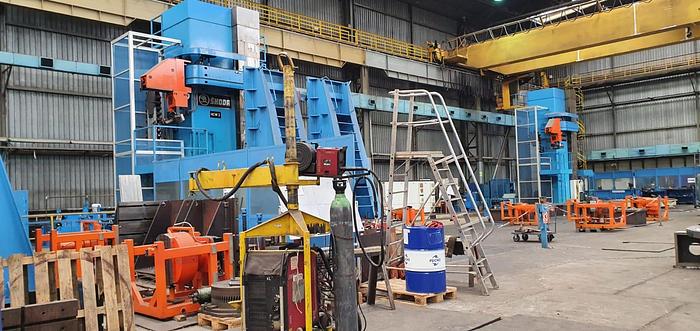

Wytaczarka płytowa CNC SKODA HCW 2 - duo

Tarnowskie Góry, Polska

lubZadzwoń 0048509052256

Opis

Wytaczarka – rodzaj obrabiarki skrawającej służącej do wytaczania otworów o średnicy powyżej 40mm i dużej precyzji wymiarowej. Wytaczarki stosowane są do wiercenia, rozwiercania, wytaczania z wrzeciona, wytaczania przy użyciu tarczy do planowania, wytaczania z podtrzymką oraz toczenia, gwintowania, frezowania i planowania.

Kolumna nr 1- rok produkcji 2009

1 Średnica wrzeciona mm 200
2 Stożek mocujący 7:24 - DIN 69871 SK 50
3 Redukcja ISO 60/ISO 50 - DIN 69871
4 Wymiary poprzeczne tulei konika mm 450 x 450
5 Średnica centrująca na czele wrzeciona frezarskiego mm 280
6 Przesuw wrzeciona (W) mm 1200
7 Przesuw tulei konika (Z) mm 1300
8 Przesuw sumaryczny (W + Z) mm 2500
9 Przesuw głowicy wrzeciona podstawowy (Y) mm 4500
10 Przesuw stojanu podstawowy (X) mm 30 000
11 Szerokość prowadzenia łoża mm 1800
12 Szerokość prowadzenia stojanu mm 1350
13 Zakres obrotów znamionowych wrzeciona - w 3 stopniach 1/min
1. stopień 1,7 - 201
2. Stopień 4 - 616
3. stopień 13 -2500
14 Posuwy
Zakresy posuwów roboczych
wrzeciona i tulei konika (W, Z) mm/min 1 ÷ 1000
głowicy wrzeciona (Y) mm/min 1 ÷ 1500
stojanu (X) mm/min 1 ÷ 1500
15 Szybkie posuwy
wrzeciona i tulei konika (W, Z) mm/min 10000
głowicy wrzeciona (Y) mm/min 15000
stojanu (X) mm/min 15000
16 Momenty
Maks. moment skręcający:
na wrzecionie wiertniczym Nm 14000
na wrzecionie frezarskim Nm 14000
17 Siła posuwu
w osi X, Y, Z kN 60
w osi W kN 50
18 Hałas
Poziom ciśnienia akustycznego w miejscu obsługi (kabinie) max. 80 dB

Kolumna nr 2- rok produkcji 2010

1 Średnica wrzeciona mm 200
Stożek mocujący - DIN 69871 ISO 50
3 Wymiary poprzeczne tulei konika mm 450 x 450
4 Średnica centrująca na czele wrzeciona frezarskiego mm 280
5 Posuw wrzeciona (W) mm 1200
6 Posuw tulei konika (Z) mm 1300
7 Posuw sumaryczny (W + Z) mm 2500
8 Posuw głowicy wrzeciona podstawowy (Y) mm 2500
9 Posuw stojanu podstawowy (X) mm 30 000
10 Szerokość prowadzenia łoża mm 1800
11 Szerokość prowadzenia stojanu mm 1350
12 Zakres obrotów znamionowych wrzeciona - w 3 stopniach 1/min
1. stopień 1,7 - 201
2. stopień 4 - 616
3. stopień 13 -2500
13 Posuwy
Zakresy posuwów roboczych
wrzeciona i tulei konika (W, Z) mm/min 1 ÷ 1000
głowicy wrzeciona (Y) mm/min 1 ÷ 1500
stojanu (X) mm/min 1 ÷ 1500
14 Szybkie posuwy
wrzeciona i tulei konika (W, Z) mm/min 10000
głowicy wrzeciona (Y) mm/min 15000
stojanu (X) mm/min 15000
15 Momenty
Maks. moment skręcający
na wrzecionie wiertniczym Nm 14000
na wrzecionie frezarskim Nm 14000
16 Siła posuwu
w osi X, Y, Z kN 60
w osi W kN 50
17 Hałas
Poziom ciśnienia akustycznego w miejscu obsługi (kabinie) max. 80 dB

Stół obrotowy /rok produkcji 2010/

1 Nośność z obciążeniem centralnym [kg] 40.000
2 Wymiary płyty do mocowania [mm] 2500x3000
Wielkość rowków „T“ płyty do mocowania
- skrajne [mm] 36 H8
- pozostałe [mm] 36 H12
3 Odległość rowków „T“ [mm] 1 60±0,2
4 Średnica centrująca płyty [mm] 10 0H7x15
5 Posuw wzdłużny stołu - oś „V“ [mm] 1500
6 Prędkości posuwów
7 Oś „V“:
Posuw wzdłużny [mm/min] 0 - 10.000
Szybki posuw [mm/min] 10.000
8 Oś „B“:
Obrót płyty do mocowania [1/min] 0,0001 - 2,5
9 Ciężar całkowity stołu [kg] 3 3.890

Specyfikacje

ProducentSKODA
ModelHCW 2
Rok2010
StanUżywane
