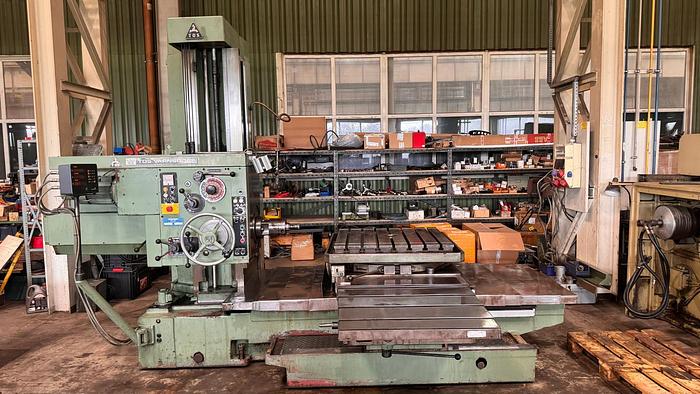

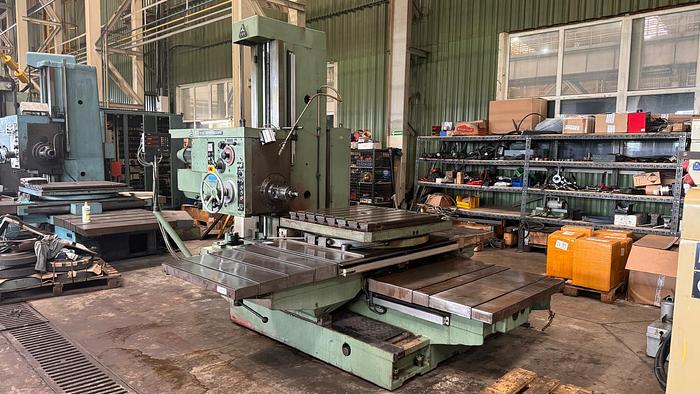

Wytaczarka TOS W75

Wytaczarki, nazywane również wiertarko-frezarkami, należą do najbardziej uniwersalnych obrabiarek. Można na nich: wiercić, wytaczać i gwintować otwory, obtaczać i gwintować powierzchnie walcowe zewnętrzne, toczyć i frezować powierzchnie płaskie i kształtowe itp. Najczęściej wykonywanymi na tych obrabiarkach zabiegami są: wytaczanie otworów oraz frezowanie powierzchni w przedmiotach w postaci kadłubów (korpusów). Do sterowania wytaczarkami stosowany jest system manualny (konwencjonalny) lub CNC.

Parametry charakterystyczne:

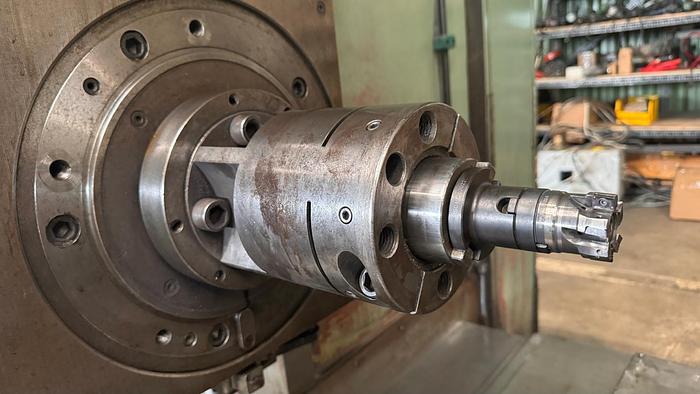

- Średnica wrzeciona wewnętrznego : 75 mm

- Średnica wrzeciona zewnętrznego : 152,4 mm

- Wysuw wrzeciona wewnętrznego : 560 mm

- Prędkości obrotowe wrzeciona 21 stopni : 18-1800

- Odległość osi wrzeciona od powierzchni prowadzącej : 0-900 mm

- Wzdłużne przestawianie stołu : 1000 mm

- Poprzeczne przestawianie stołu : 1250 mm

- Ilość położeń stołu obrotowego - zgodnie z podziałką : 360 stopni

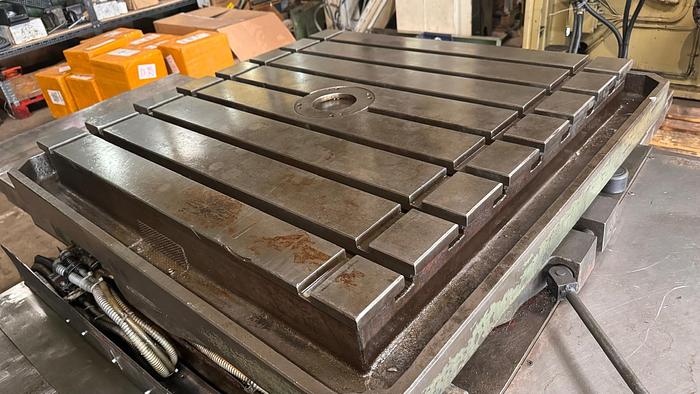

- Powierzchnia robocza stołu : 950 x 950 mm

- Gabaryty maszyny (dł.x szer.x wys.) : 4522 × 3050 × 2800 mm

- Całkowita powierzchnia stanowiska roboczego : 24 m2

- Ciężar obrabiarki : 10600 kg
