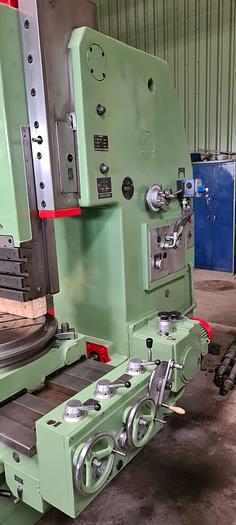

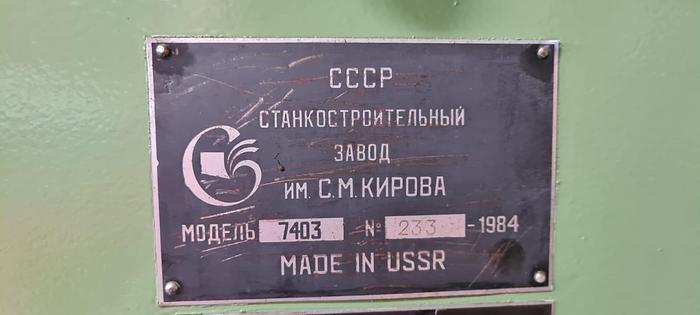

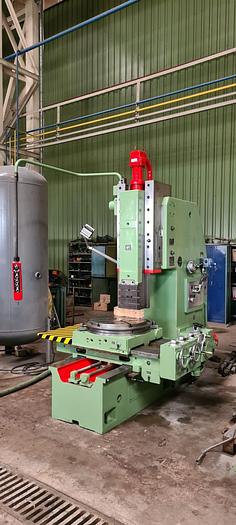

Dłutownica 7403

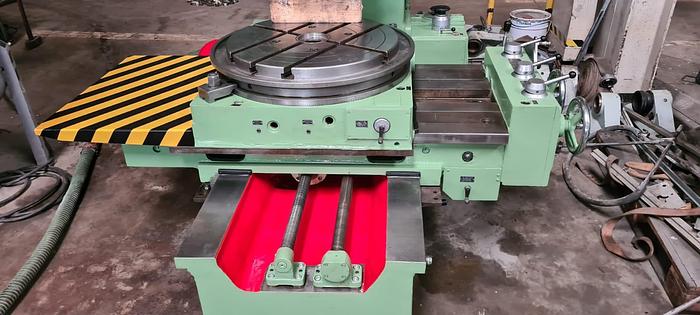

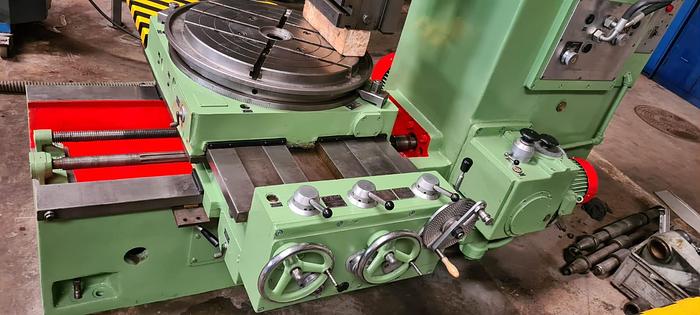

Dłutownica jest to obrabiarka do obróbki skrawaniem, której głównym ruchem jest ruch prostoliniowy w płaszczyźnie pionowej (narzędzia skrawającego). Narzędzia stosowane do dłutowania są bezpośrednio mocowane w imaku nożowym lub specjalnych oprawkach wraz z niosącym je suwakiem. Wyposażone są w stoły obrotowe wraz z podzielnicą umożliwia to dokładne ustawienie kątowe przedmiotu obrabianego.

Największy skok suwaka 320 mm

- największe przejście dłutaka w granicach strefy roboczej[mm] - 500

- odległość od zew. płaszczyzny imaka do stojaka (wysięg)[mm] - 615

- odległość od płaszczyzny stołu do dolnego końca prowadnic dłutaka [mm]   - 500

- największy przesuw stołu:

w kierunku wzdłużnym po prowadnicach stojaka/[mm] - 650

w kierunku poprzecznym po prowadnicach sań/[mm] - 510

- największy przekrój noża[mm]   - 32x20

- zakres prędkości roboczej dłutaka pod obciążeniem[m/min]   - 3÷38

- zakres posuwów stołu za jeden podwójny przesuw dłutaka[mm]   - 0,1÷2,5

- największa wysokość obrabianego przedmiotu:

przy obróbce pow. zewnętrznej [mm] - 500

przy obróbce pow. wewnętrznej [mm] - 250

Wymiary gabarytowe  2850X2160X3010 mm

Ciężar obrabiarki 5660 kg
