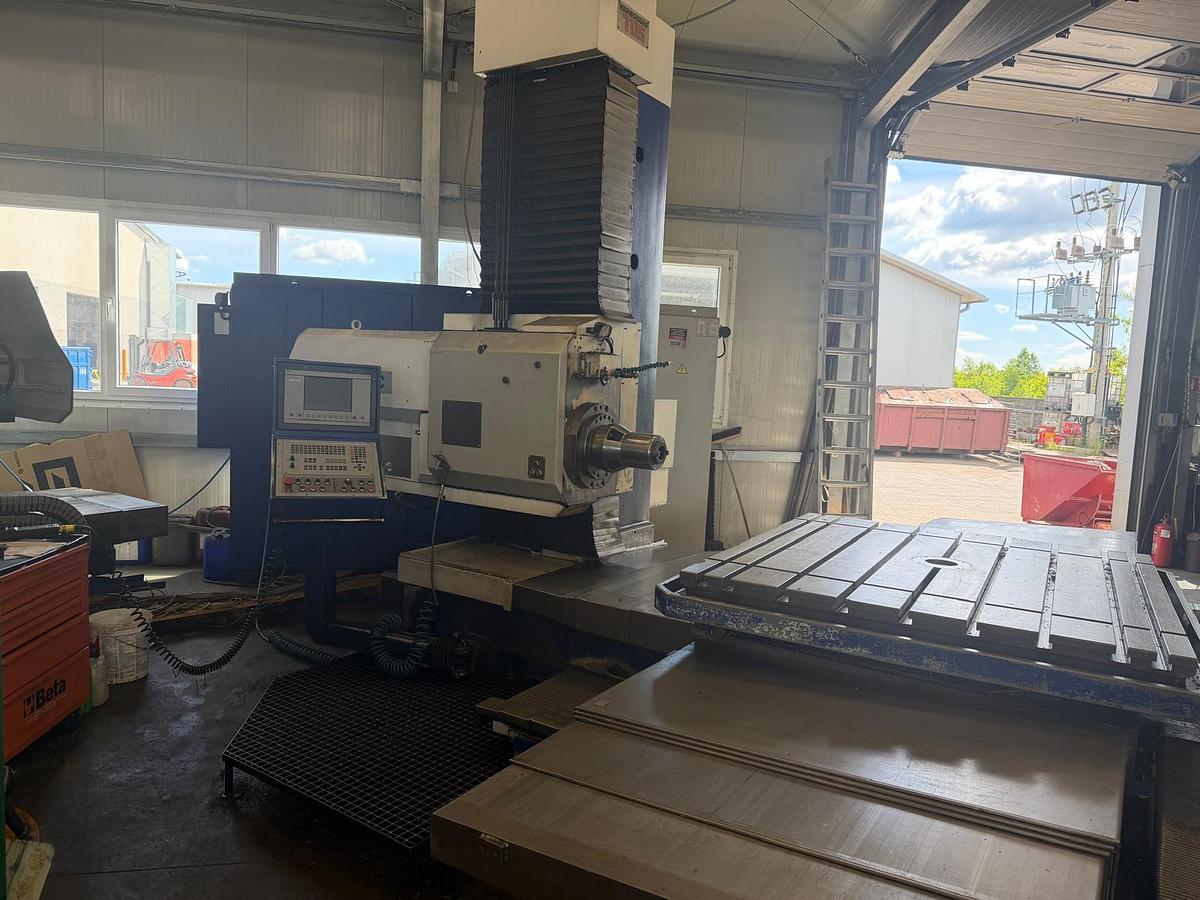

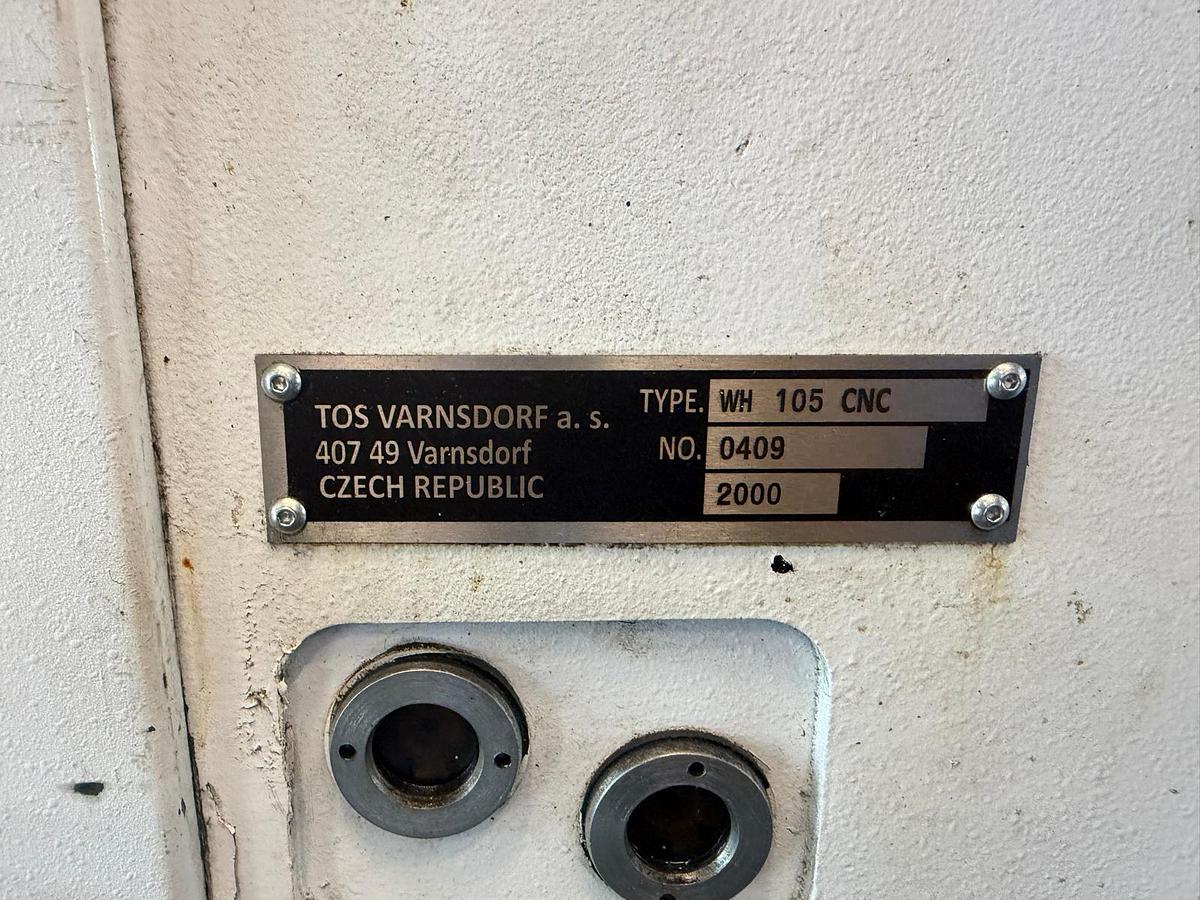

Wytaczarka TOS Varnsdorf WH 105 CNC

Wytaczarki, nazywane również wiertarko-frezarkami, należą do najbardziej uniwersalnych obrabiarek. Można na nich: wiercić, wytaczać i gwintować otwory, obtaczać i gwintować powierzchnie walcowe zewnętrzne, toczyć i frezować powierzchnie płaskie i kształtowe itp. Najczęściej wykonywanymi na tych obrabiarkach zabiegami są: wytaczanie otworów oraz frezowanie powierzchni w przedmiotach w postaci kadłubów (korpusów). Do sterowania wytaczarkami stosowany jest system manualny (konwencjonalny) lub CNC.

Dane techniczne wytaczarki TOS VARNSDORF WH 105 CNC:

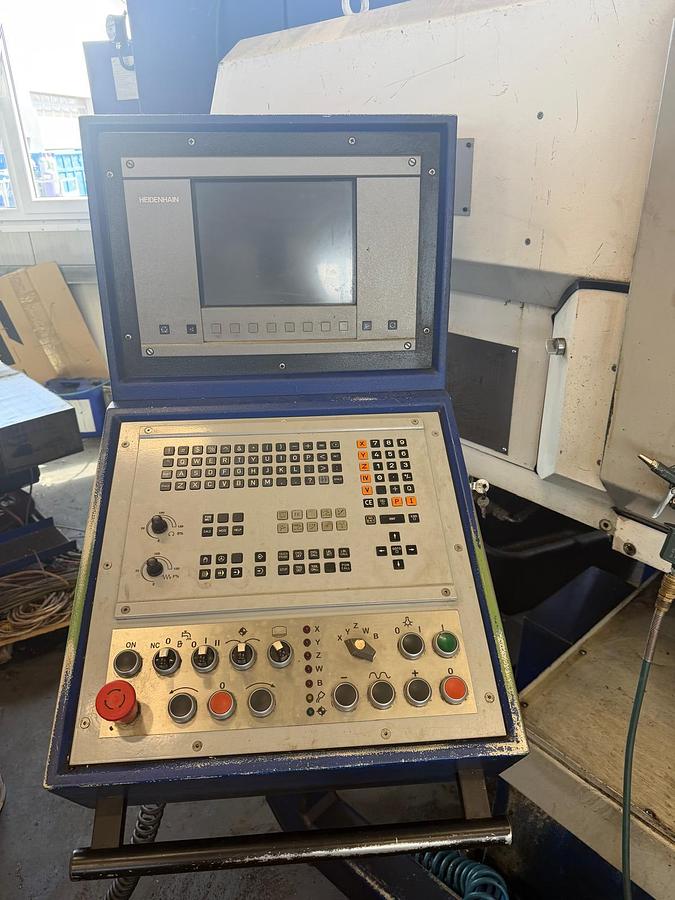

System sterowania Heidenhain TNC 530

Średnica wrzeciona roboczego 105 mm

Przejazd osi X 2500 mm

Przejazd osi Y 1250 mm

Obroty wrzeciona 0 - 3300 /min.

Wysuw wrzeciona (W) 630 mm

Przejazd osi Z 1250 mm

Stożek wrzeciona ISO 50 .

Maks. obciążenie stołu 4000 kg

Powierzchnia mocująca stołu 1250 x 1400 mm
